Настройка MikroTik CAPsMAN v2 на hAP ac (2.4 ГГц и 5 ГГц) с роумингом (Handover)

Статья рассчитана на начинающих пользователей, которые ещё не сталкивались с CAPsMAN. Она поможет сделать первые шаги в изучении данного продукта, понять архитектуру и принципы работы. В статье приведён один из вариантов настройки Wi-Fi сети на базе CAPsMAN, но на самом деле вариантов больше и под каждую конкретную задачу можно выбрать оптимальный вариант настройки.
MikroTik постоянно улучшает функционал CAPsMAN и с каждой новой версией ROS появляются новые возможности и настройки, так что, не удивляйтесь, если в процессе настройки CAPsMAN у вас будут отличаться параметры или появятся новые, которые не описаны в статье.



Используемое оборудование и ПО:

  • MikroTik hAP ac lite (RouterBOARD 952Ui-5ac2nD) версии 6.35.4 (дополнения к статье делаются уже на актуальных версиях).
  • Для работы с CAPsMAN v2, необходимо активировать пакет wireless-cm2 или wireless-rep (с версии ROS 6.37 пакет wireless-cm2 удалён, а пакет wireless-rep переименован в пакет wireless, так что на ROS 6.37 и старше, используем пакет wireless).



Обновление прошивки Mikrotik

Важно всегда использовать актуальную версию RouterOS ветки (channel) «long term» (для критически важных объектов, где в первую очередь важна стабильность работы) или ветки «stable»!

ВНИМАНИЕ! Обновление Firmware!
После обновления RouterOS не забываем обновить и Firmware! Это очень важное замечание, т.к. если вы обновили RouterOS но не актуализировали Firmware, может быть множество непонятных глюков! Firmware, это что-то типа BIOS на компьютере, а RouterOS уже операционная система.



Обновление RouterOS

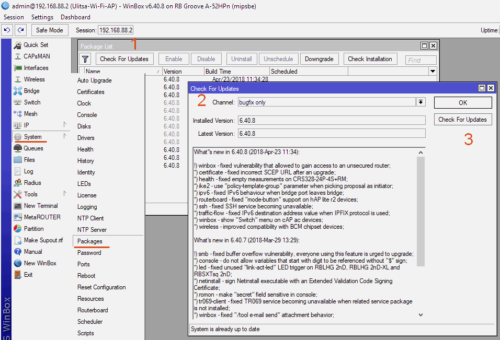

Меню System > Package. Мы увидим какая версия ROS установлена и какие используются пакеты.

Нажимаем Check For Updates (1), выбираем ветку с которой будем делать обновление (2) и нажимаем кнопку Check For Update (3).

Если у вас не актуальная версия RouterOS то появится информация с изменениями в новой версии (What’s new) и кнопка Download&Install, нажмите её.

Команды в консоли:

/system package update set channel=bugfix
/system package update check-for-updates

          channel: bugfix
  current-version: 6.40.8
   latest-version: 6.40.8
           status: System is already up to date

/system package update download
/system package update install



Обновление Firmware

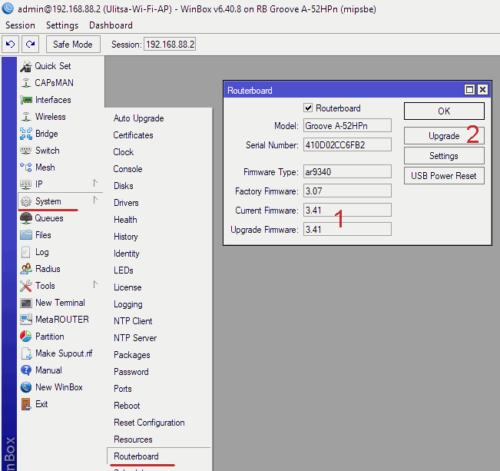

Меню System > Routerboard. Далее смотрим, если у вас отличаются версии Current firmware и Upgrade firmware (1), тогда нажимаем кнопку Upgrade (2) и перезагружаем роутер (меню System > Reboot).

Команды в консоли:

/system routerboard print

       routerboard: yes
             model: Groove A-52HPn
     serial-number: 410D02BC6FB2
     firmware-type: ar9340
  factory-firmware: 3.07
  current-firmware: 3.41
  upgrade-firmware: 3.41

/system routerboard upgrade
/system reboot



Первый hAP ac lite в роли CAPsMAN v2 и Wi-Fi AP

Временно отключите Firewall
В ROS 6.44 и старше исправили ниже описанную проблему:
*) capsman - always accept connections from loopback address;
Для ROS младше 6.44:
На время настройки отключите все правила Firewall на MikroTik с CAPsMAN!
Из-за некорректной настройки Firewall (цепочка input) могут быть проблемы с подключением локального CAP к CAPsMAN.
Настройте CAPsMAN, проверите что всё работает, а дальше корректно настроите Firewall.
Проблема появляется в случае, если у вас присутствует правило запрещающее (drop) весь входящий трафик (цепочка input). Даже если у вас разрешен входящий трафик из локальной сети, этого недостаточно.



Подробнее о проблеме и решение:

Если у вас локальный CAP (который находится на самом CAPsMAN) не подключается к CAPsMAN, но подключается при отключении Firewall, то можете сделать ниже приведенные рекомендации с использованием IP адреса loopback.

1. В настройке CAP укажите адрес CAPsMAN: 127.0.0.1

/interface wireless cap set caps-man-addresses=127.0.0.1

2. Добавьте правила в Firewall (данные правила должны быть в самом верху).
Разрешаем хождение траифка от локального CAP к CAPsMAN.

/ip firewall filter add chain=output action=accept protocol=udp src-address=127.0.0.1 dst-address=127.0.0.1 port=5246,5247
/ip firewall filter add chain=input action=accept protocol=udp src-address=127.0.0.1 dst-address=127.0.0.1 port=5246,5247



Ссылки на подробную информацию:

Или можно применить рекомендации приведенные на официальном ресурсе

Если у вас используется конфигурация по умолчанию:

/ip firewall filter
add action=accept chain=input dst-address-type=local src-address-type=local place-before=[/ip firewall filter find where comment="defconf: drop all not coming from LAN"]



Если вы не используете конфигурацию по умолчанию:

/ip firewall filter
add action=accept chain=input dst-address-type=local src-address-type=local



Подробнее: https://wiki.mikrotik.com/wiki/Manual:Simple_CAPsMAN_setup#CAP_in_CAPsMAN

Вернитесь к этой заметке если сталнётесь с этой проблемой.



Настройка идентификатора MikroTik’а

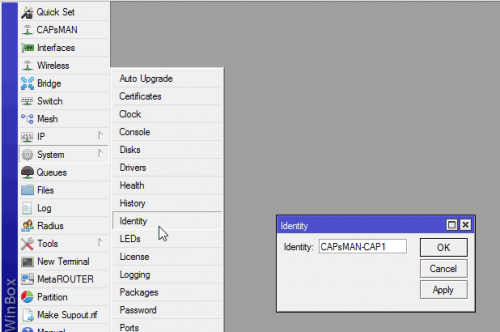

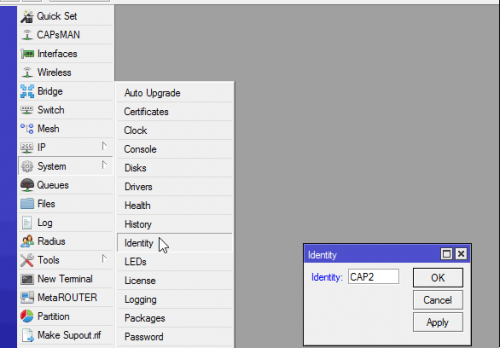

Прописываем идентификатор MikroTik’а, что бы в дальнейшем было проще ориентироваться.

Команды в консоли:

/system identity
set name=CAPsMAN-CAP1



Настройка бриджа

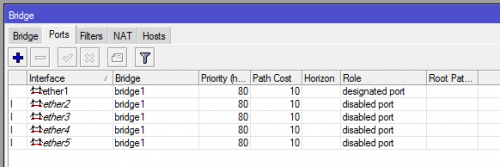

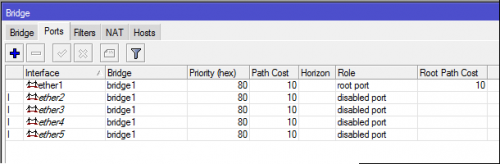

Создаем bridge, добавляем в него интерфейсы (все кроме Wi-Fi) и присваиваем IP адрес. Wi-Fi интерфейсы сами добавятся в нужный бридж.

Акцентировать на этом внимание не буду, всё стандартно.

Во время настройки бриджа и добавления в него портов может отвалится WinBox. Просто переподключитесь.

Команды в консоли:

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5

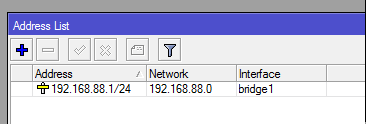

/ip address

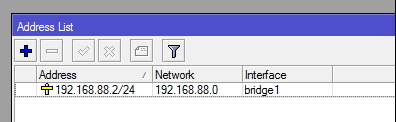

add address=192.168.88.1/24 interface=bridge1 network=192.168.88.0



Wi-Fi интерфейс и bridge

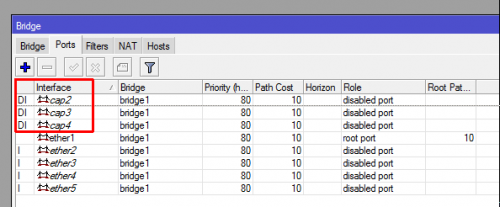

Не добавляйте в bridge Wi-Fi интерфейсы. CAPsMAN, в зависимости от настроек Local Forwarding в Datapath, сам добавит или нет Wi-Fi интерфейсы в bridge.
Если вы вручную добавите Wi-Fi в bridge, могут быть проблемы и сообщения в логах:
bridge port received packet with own address as source address (4f:5e:0d:15:60:6s), probably loop



Настройка CAPsMAN на hAP ac lite

Иерархическая структура настроек CAPsMAN

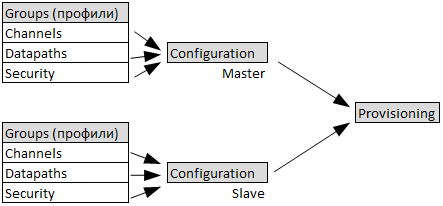

Что бы было проще ориентироваться в приведенных настройках CAPsMAN, опишу иерархию настроек.

Все настройки Wireless интерфейсов объединяются в Groups (профили настроек), Groups привязываются к Configuration, а уже Configuration ассоциируется с Provisioning.

Provisioning это правила настройки CAP’ов. Когда CAP подключается с CAPsMAN он подгружает (динамически или статически) свой Provisioning и с помощью него получает все необходимые настройки.

Configuration могут быть Master и SlaveMaster это основная конфигурация, Slave дополнительная, например для гостевой сети.

Groups (профили настроек) в CAPsMAN:

  • Channels  — настройки каналов (частоты), шириной канала, мощность и т.д..
  • Datapaths — как и куда будет терминироваться трафик от Wi-Fi клиентов.
  • Security — безопасность Wi-Fi. Ключи и типы шифрования.

GroupsConfiguration и Provisioning может быть множество для разных задач.

В нашем случае, будет созданы две Master Configuration для 2.4 Ghz и 5 Ghz диапазонов и два Provisioning для CAP с двумя радиокартами 2.4 Ghz и 5 Ghz. Slave конфигурация не используется.

Подробнее: CAPsMAN Configuration Concepts

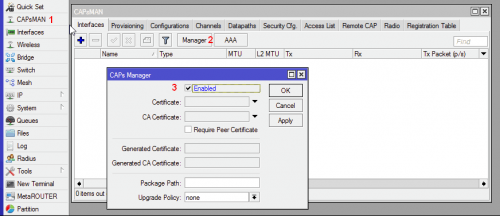

Включаем CAPsMAN

Выбираем меню CAPsMAN (1), нажимаем кнопку Manager (2) и включаем CAPsMAN (3).



Таблица распределения частот 2.4 Ghz и 5 Ghz

Поддерживаемые частоты/каналы для выбранной страны

Поддерживаемые страны:

/interface wireless info country-list
  countries: no_country_set,albania,algeria,azerbaijan,argentina,australia,austria,bahamas,bahrain,bangladesh,armenia,barbados,belgium,bermuda,bolivia,bosnia and
             herzegovina,brazil,belize,brunei darussalam,bulgaria,belarus,cambodia,canada,sri lanka,chile,china,taiwan,colombia,mayotte,costa rica,croatia,cyprus,czech
             republic,denmark,dominican republic,ecuador,el salvador,estonia,finland,france,french guiana,france res,french polynesia,georgia,germany,greece,greenland,
             grenada,guadeloupe,guam,guatemala,haiti,honduras,hong kong,hungary,iceland,india,indonesia,iran,ireland,israel,italy,japan,japan1,japan2,japan3,japan4,japan5,
             kazakhstan,japan6,jordan,kenya,north korea,korea republic,korea republic2,korea republic3,kuwait,lebanon,latvia,liechtenstein,lithuania,luxembourg,macau,
             malawi,malaysia,malta,martinique,mexico,monaco,montenegro,morocco,debug,oman,nepal,netherlands,netherlands antilles,aruba,new zealand,nicaragua,panama,norway,
             pakistan,papua new guinea,paraguay,peru,philippines,poland,portugal,puerto rico,qatar,reunion,romania,russia,rwanda,saudi arabia,serbia,singapore,slovakia,
             viet nam,slovenia,south africa,zimbabwe,spain,sweden,switzerland,syria,thailand,trinidad and tobago,united arab emirates,tunisia,turkey,uganda,ukraine,
             macedonia,egypt,united kingdom,tanzania,united states,united states2,united states (public safety),uruguay,uzbekistan,venezuela,yemen,us 5.8 direct,uk 5.8
             fixed,germany 5.8 fixed p-p,germany 5.8 ap,us 2.4 crossroads,norway 5.8 p-p,brazil-922,etsi 2.4 rb411uahr rb411ar,brazil direct,indonesia 5.7-5.8,moldova,us
             2.4 rb951g,etsi 5.5-5.7 outdoor,etsi 2.4 5.5-5.7,us 2.4 5.8,brazil-anatel,russia2,indonesia2,united states3,etsi 5.7-5.8 srd,egypt 5.8,russia3,new zealand
             5.8 fixed p-p,etsi1,indonesia3,etsi2



Поддерживаемые частоты для выбранной страны:

/interface wireless info country-info russia2
  ranges: 5815-6425/a,an20,an40,ac20,ac40,ac80,ac160,ac80+80(20dBm)/outdoor
          2402-2482/b,g,gn20,gn40(20dBm)
          2417-2457/g-turbo(20dBm)
          5170-5250/a,an20,an40,ac20,ac40,ac80,ac160,ac80+80(20dBm)/passive,indoor
          5250-5330/a,an20,an40,ac20,ac40,ac80,ac160,ac80+80(20dBm)/dfs,passive
          5650-5710/a,an20,an40,ac20,ac40,ac80,ac160,ac80+80(20dBm)/dfs,passive
          5755-5815/a,an20,an40,ac20,ac40,ac80,ac160,ac80+80(20dBm)/outdoor
          5190-5310/a-turbo(20dBm)/dfs
          5180-5300/a-turbo(20dBm)/dfs
          5520-5680/a-turbo(27dBm)/dfs,passive

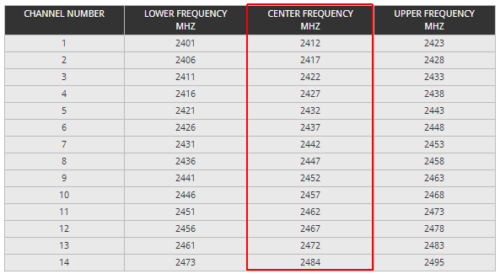

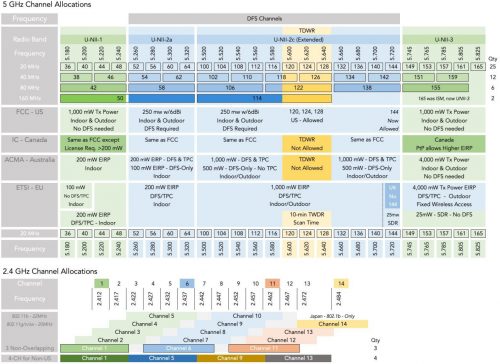

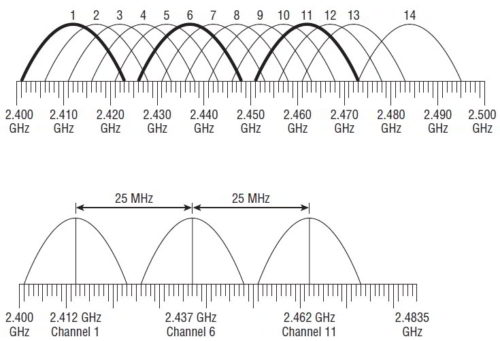

Таблица распределения 2.4 Ghz частот и каналов

Используйте частоты разрешённые в вашем регионе!



Настройка Channel для 2.4 Ghz (20 Mhz)

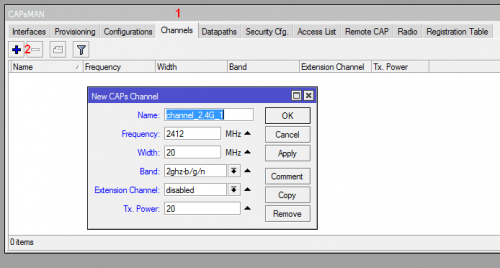

Выбираем закладку Channel (1) добавляем канал (2).

Указываем имя группы каналов, частоту, ширину канала (20 Mhz), поддерживаемые стандарты 802.11 (b/g/n), мощность (20).

Мы создали первый канал (канал 1) для первого CAP’а, теперь нам необходимо создать второй не пересекающийся канал (канал 6) для второго CAP’а.

Настраиваем его аналогичным образом.

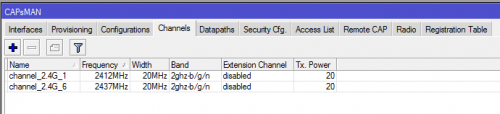

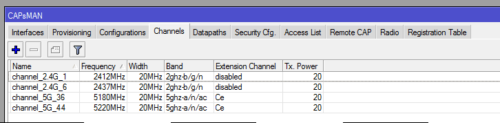

Результат будет таким:

Автоматический выбор канала:

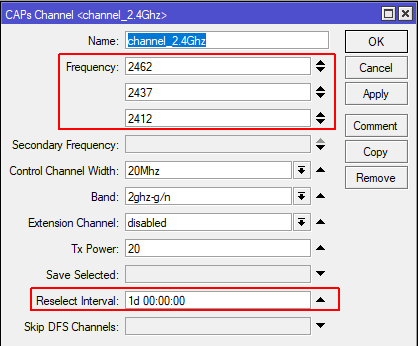

Если вы хотите чтобы CAPsMAN сам выбирал свободный канал из заранее определённых каналов, можно сделать следующее:

В этом случае, CAPsMAN будет выбирать самый удачный в данный момент канал и менять его, если необходимо, раз в сутки.

/caps-man channel add band=2ghz-g/n control-channel-width=20mhz extension-channel=disabled frequency=2462,2437,2412 name=channel_2.4Ghz reselect-interval=1d tx-power=20

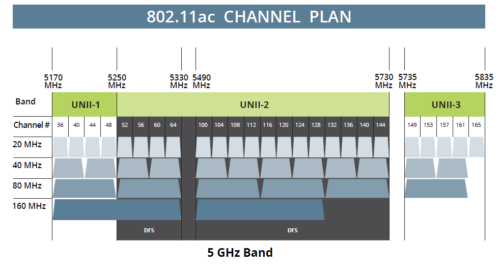

Таблица распределения 5 Ghz частот и каналов

Старайтесь не использовать частоты с DFS.

Частоты UNII-3 на некоторых старых устройствах могут быть недоступны (были проблемы на iPAD), перед использованием тестируйте.

Используйте только частоты разрешённые в вашем регионе!

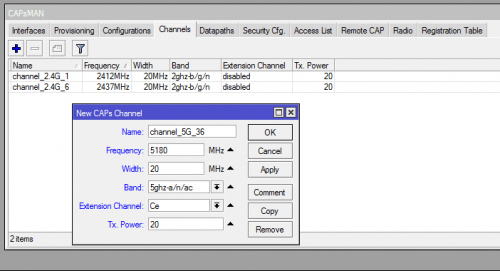

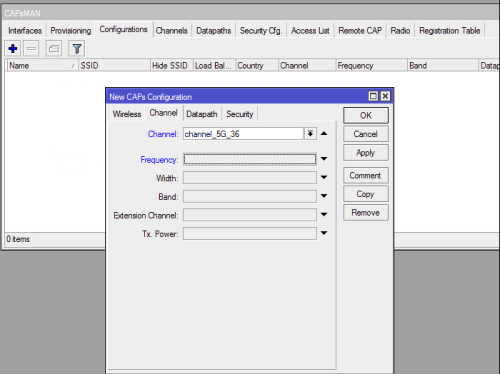

Настройка Channel для 5 Ghz (40 Mhz)

Настройки аналогичны настройкам для 2.4 Ghz. Добавляем канал 36 (5180 Mhz) и потом канал 44 (5220 Mhz).

Обратите внимание как устанавливается ширина канала. Эта настройка весьма не очевидна. Если нам нужно 40 Mhz, то мы в Width ставим 20, а в Extension Channel указываем куда будем расширять канал. Выше (Ce) или ниже по каналам (eC).
Если вам нужно 80 Mhz то будет Ceee или eeeC, а в Width всё те же 20 и т.д. Подробно данная тема обсуждалась на форуме MikroTik тут и тут.



Результат будет таким:

Если у вас не стоит задача вручную разносить CAP’ы на непересекающиеся каналы, то можно создать только по одному Channel для 2.4 Ghz и 5 Ghz, а поле Frequency оставить пустым. Тогда CAPsMAN будет сам, автоматически, распределять между CAP’ами частотные каналы. Но я считаю, что лучше вручную распределить каналы. Выбор за вами. Ниже я опишу процесс присваивания индивидуального канала для каждого CAP’а.



Автоматический выбор канала:

Если вы хотите чтобы CAPsMAN сам выбирал свободный канал из заранее определённых каналов, можно сделать следующее:

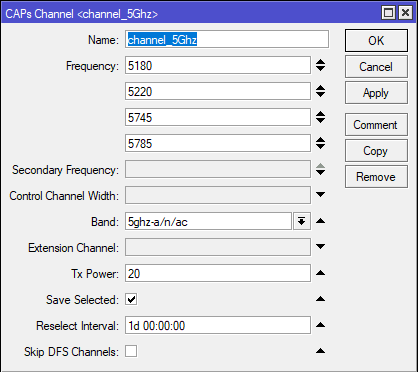

/caps-man channel add band=5ghz-a/n/ac frequency=5180,5220,5745,5785 name=channel_5Ghz reselect-interval=1d save-selected=yes skip-dfs-channels=no tx-power=20

В этом случае, CAPsMAN будет выбирать самый удачный в данный момент канал и менять его, если необходимо, раз в сутки.



Настройка Datapaths

Настраиваем как будет ходить трафик от Wi-Fi клиентов.

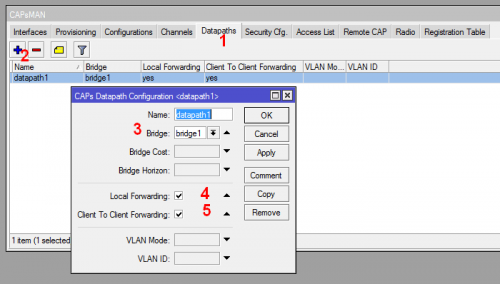

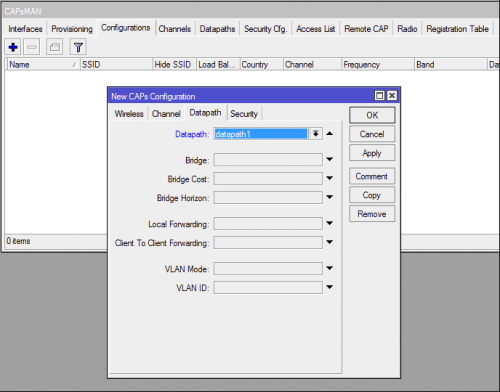

Выбираем закладку Datapaths (1), добавляем новый (2), выбираем ранее созданный Bridge (3) и устанавливаем Local Forwarding (3) и Client To Client Forwarding (4).

Client To Client Forwarding — разрешаем или нет Wi-Fi клиентам видеть друг-друга в рамках одного радиомодуля (радиоинтерфейса).

Local Forwarding — если включён Local Forwarding, то Wi-Fi интерфейс добавится в локальный бридж конкретной CAP и трафик от Wi-Fi клиентов подключённых к данной CAP будет терминироваться локально.

Если Local Forwarding выключен, то организуется туннели от CAP до CAPsMAN. Wi-Fi интерфейсы CAP’ов добавятся в бридж CAPsMAN’а и весь трафик со всех CAP’ов, через туннели, пойдёт централизованно через CAPsMAN.

В этом случае значительно вырастают требования к аппаратным ресурсам для CAPsMAN т.к. весь трафик от клиентов проходит через него, а также требуются дополнительные ресурсы на инкапсуляцию пакетов в туннели и шифрование.
Если аппаратных ресурсов не будет хватать, то будет снижение скорости у Wi-Fi клиентов и высокая загрузка процессора у CAPsMAN.

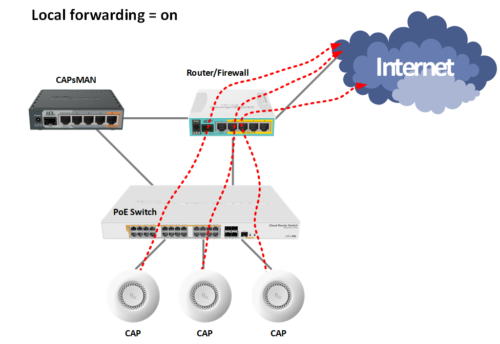

Но тут есть и плюсы. Один из них, это то, что весь трафик от Wi-Fi клиентов пойдёт через CAPsMAN и его проще контролировать, т.к. CAPsMAN это единственная точка входа/выхода для всего трафика клиентов.

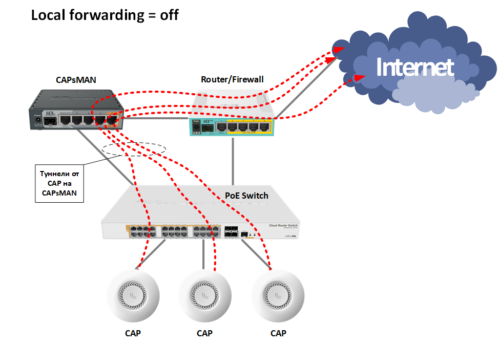

Пример, когда выключен Local Forwarding и все CAP’ы динамически добавлены в bridge CAPsMAN’а:

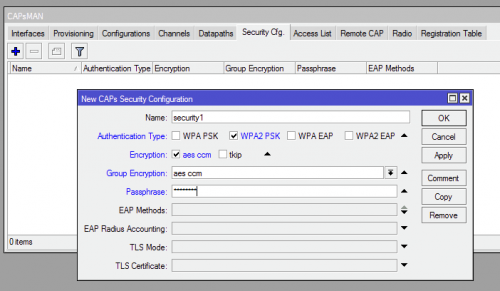

Настройка Security

Всё стандартно и понятно, останавливаться подробно не буду.

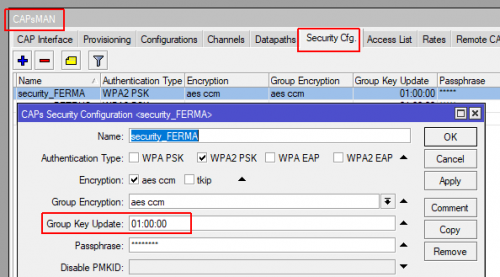

CAPsMAN log: disconnected, group key timeout

Некоторые Wi-Fi клиенты отключаются от точки доступа примерно раз в 5 минут и в этот момент в логе MikroTik появляется запись:

caps,info 28:FF:4E:BD:CA:4F@cap3 disconnected, group key timeout

Необходимо увеличить параметра group-key-update (как часто, точка доступа обновляет и передаёт клиентам новый групповой ключ). Данный параметр появился с версии ROS 6.38.

Подробнее в статье: Mikrotik: disconnected, group key exchange timeout

В случае возникновения подобных проблемы установите параметр group-key-update равный одному часу.

Пример:

/caps-man security set security1 group-key-update=1h




Создание Configuration для 5 Ghz

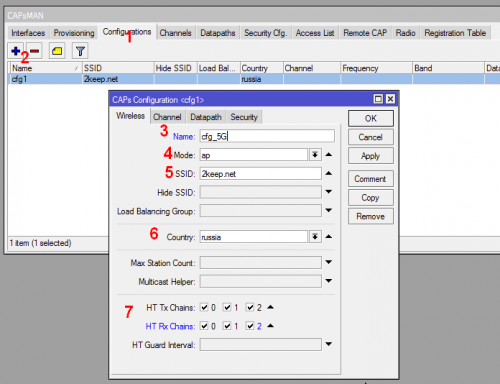

В закладке Configurations (1) добавляем конфигурацию (2) для 5 Ghz диапазона.

Задаём имя конфигурации (3), режим работы Wi-Fi радио карты (4), SSID (5), страну (6) и антенны (7).

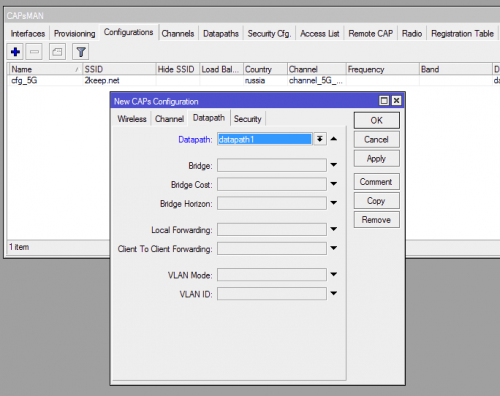

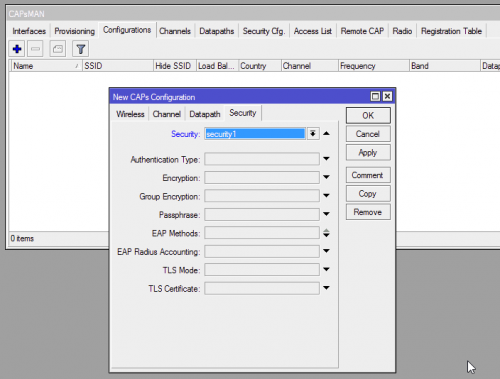

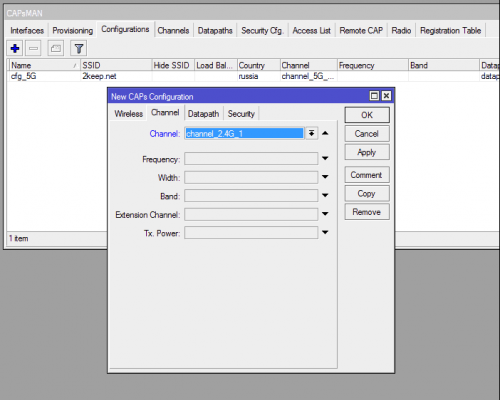

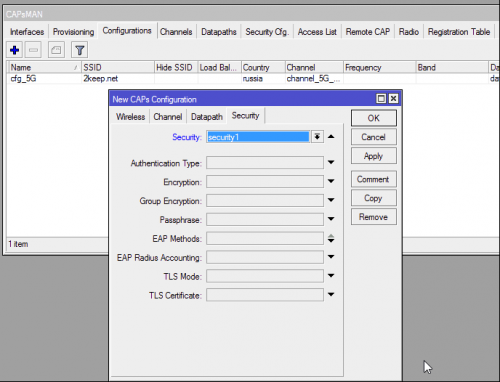

В закладках ChannelDatapath и Security выбираем выше созданные Groups (профили настроек).

По умолчанию, все новые CAP’ы динамически подключенные к CAPsMAN будут использовать канал 36. В дальнейшем мы сможем задать свой собственный канал для каждой CAP.

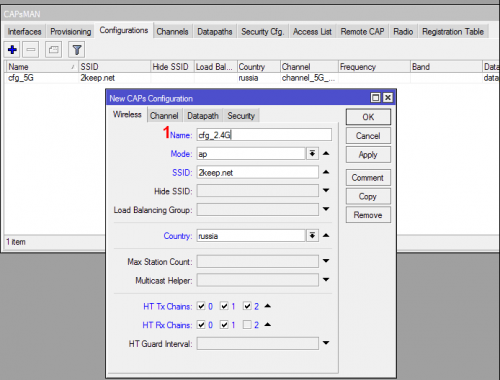

Создание Configuration для 2.4 Ghz

Настройки аналогичны настройкам для 5 Ghz, задаём только своё имя конфигурации (1).

В закладках ChannelDatapath и Security выбираем выше созданные Groups (профили настроек).

По умолчанию, все новые CAP’ы динамически подключенные к CAPsMAN будут использовать канал 1. В дальнейшем мы сможем задать свой собственный канал для каждой CAP.

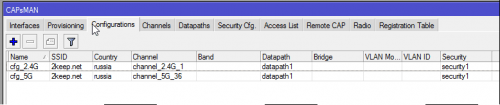

В результате мы получим две конфигурации для 2.4 и 5 Ghz диапазонов.

Настройка Provisioning

Возможности Provisioning весьма широкие, в данном примере показан один из простых примеров — всем CAP присваивать одинаковую конфигурацию на основе их аппаратных возможностей (используемых радиомодулей).
Но можно создавать более сложные правила Provisioning’а, например:
  • на основе MAC адреса радиомодуля — выделить какому-то конкретному CAP персональную конфигурацию (например распределить меду CAP частотные каналы на основе их MAC адресов радиомодулей),
  • присвоить конфигурацию CAP’ам на основе их Identity,
  • сделать несколько вторичных конфигураций для CAP’ов (SSID), например для гостевой сети,
  • задать правила присвоения имен CAP’ам,
  • и другие вариант.



И так, мы создали группы с настройками для каналов (Channel), безопасности (Security), группы с правилами хождения трафика (Datapath) и объединили эти группы в конфигурации (Configuration) для двух диапазонов 2.4 Ghz и 5 Ghz.

Теперь необходимо создать правила настройки CAP’ов (Provisioning). Каким CAP’ам, какие конфигурации будут присваиваться (конфигураций может быть много с разными настройками).

Делается это с помощью Provisioning.

Для того, что бы одному устройству с двумя радиомодулями (2 ГГц и 5 ГГц) присвоить конфигурацию для двух диапазонов, нужно создать два раздельных Provisioning. Каждый провижининг привязывается к MAC адресу нужного радиомодуля (2 и 5 ГГЦ).



Создадим два Provisioning для 2.4 и 5 Ghz диапазонов.

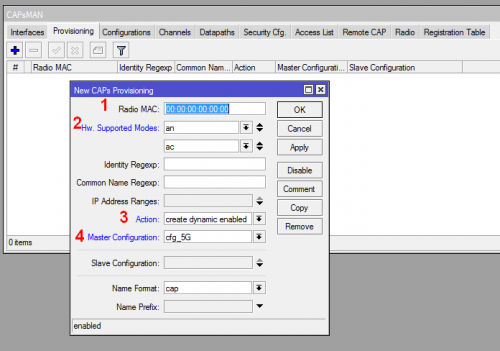

Provisioning для MikroTik с 5Ghz радиокартами

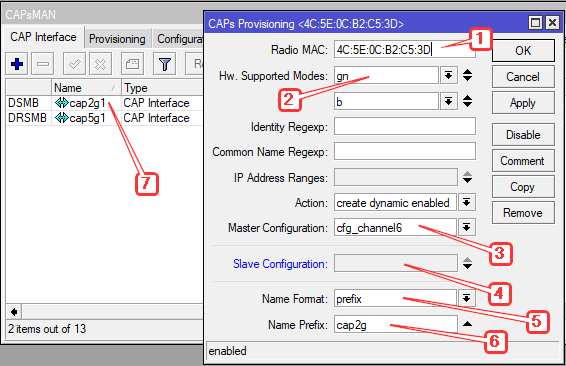

  • Мы можем указать конкретный MAC адрес радиомодуля (1) CAP’а, которому будет присваиваться конкретное правило настройки (Provisioning). В данном случае, MAC всё нули, т.е. применять для всех CAP’ов с любым MAC.
  • Указываем для каких радиокарт (2) действует данное правило настройки (Provisioning). В нашем случае для карт 802.11a, n и ac.
  • Параметр Action (3) указываем как на скриншоте.
  • Выбираем ранее созданную конфигурацию для 5 Ghz (4).

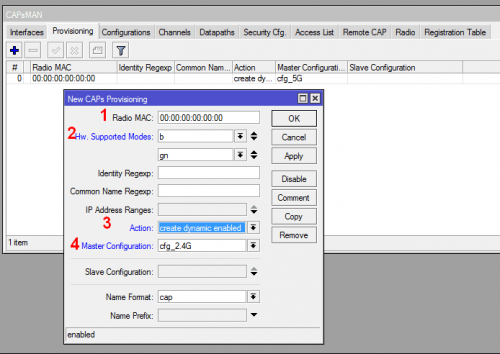

Provisioning для MikroTik с 2.4 Ghz радиокартами

  • Мы можем указать конкретный MAC адрес радиомодуля (1) CAP’а, которому будет присваиваться конкретное правило настройки (Provisioning). В данном случае, MAC всё нули, т.е. применять для всех CAP’ов с любым MAC.
  • Указываем для каких радиокарт (2) действует данное правило настройки (Provisioning). В нашем случае для карт 802.11b, g и n.
  • Параметр Action (3) указываем как на скриншоте.
  • Выбираем ранее созданную конфигурацию для 2.4 Ghz (4).

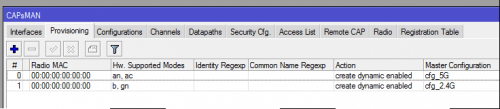

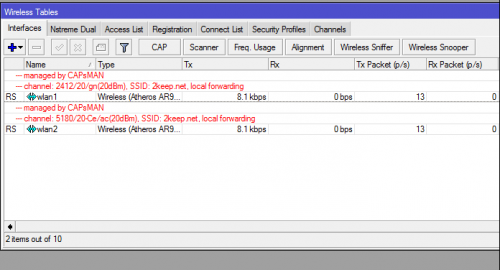

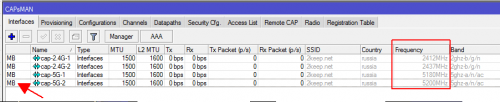

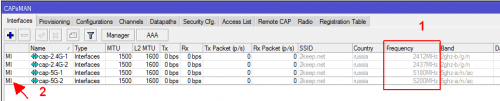

В результате мы получим следующий список Provisioning:

Команды в консоли:

/caps-man manager
set enabled=yes

/caps-man channel
add band=2ghz-b/g/n extension-channel=disabled frequency=2412 name=\
    channel_2.4G_1 tx-power=20 width=20
add band=2ghz-b/g/n extension-channel=disabled frequency=2437 name=\
    channel_2.4G_6 tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5180 name=channel_5G_36 \
    tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5220 name=channel_5G_44 \
    tx-power=20 width=20

/caps-man datapath
add bridge=bridge1 client-to-client-forwarding=yes local-forwarding=yes name=\
    datapath1

/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
    name=security1 passphrase=12345678

/caps-man configuration
add channel=channel_5G_36 country=russia datapath=datapath1 mode=ap name=\
    cfg_5G rx-chains=0,1,2 security=security1 ssid=2keep.net tx-chains=0,1,2
add channel=channel_2.4G_1 country=russia datapath=datapath1 mode=ap name=\
    cfg_2.4G rx-chains=0,1 security=security1 ssid=2keep.net tx-chains=0,1,2

/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=an,ac \
    master-configuration=cfg_5G
add action=create-dynamic-enabled hw-supported-modes=b,gn \
    master-configuration=cfg_2.4G

На этом, базовые настройки CAPsMAN закончены.



Настройка локальных Wireless интерфейсов для работы с CAPsMAN

Мы настроили CAPsMAN на первом hAP ac lite, теперь настроим на нём Wireless интерфейс (локальный CAP), которая будет под контролем CAPsMAN.

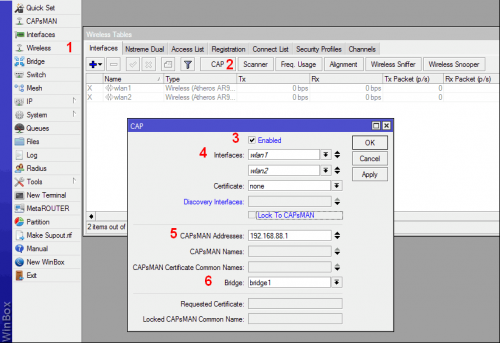

  • Заходим в меню Wireless (1).
  • Нажимаем кнопку CAP (2).
  • Включаем работу CAP с CAPsMAN (3).
  • Выбираем Interfaces (4) которые будут под контролем CAPsMAN (wlan1 — 2.4Ghz и wlan2 — 5Ghz).
  • Для локального CAP, указываем локальный (loopback) IP адрес CAPsMAN (5) [И если нужно настраиваем firewall для пропуска локального трафика от CAP к CAPsMAN. Подробнее тут]. IP можно не указывать, а указать только Discovery Interfaces. CAP будет искать CAPsMAN в той сети, где находится Discovery Interfaces.
  • Указываем Bridge (6) в который будет добавляться Wireless интерфейс если включен Local Forwarding в Datapath.

Команды в консоли:

/interface wireless cap
set bridge=bridge1 caps-man-addresses=127.0.0.1 enabled=yes interfaces=\
    wlan1,wlan2



В результате мы видим, что Wireless интерфейсы wlan1 и wlan2 находятся под управлением CAPsMAN.

Полный конфиг первого hAP ac lite (CAPsMAN-CAP1):

/caps-man channel
add band=2ghz-b/g/n extension-channel=disabled frequency=2412 name=\
    channel_2.4G_1 tx-power=20 width=20
add band=2ghz-b/g/n extension-channel=disabled frequency=2437 name=\
    channel_2.4G_6 tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5180 name=channel_5G_36 \
    tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5220 name=channel_5G_44 \
    tx-power=20 width=20
/interface bridge
add name=bridge1
/interface wireless
# managed by CAPsMAN
# channel: 2412/20/gn(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan1 ] disabled=no
# managed by CAPsMAN
# channel: 5180/20-Ce/ac(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan2 ] disabled=no
/caps-man datapath
add bridge=bridge1 client-to-client-forwarding=yes local-forwarding=yes name=\
    datapath1
/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
    name=security1 passphrase=12345678
/caps-man configuration
add channel=channel_5G_36 country=russia datapath=datapath1 mode=ap name=\
    cfg_5G rx-chains=0,1,2 security=security1 ssid=2keep.net tx-chains=0,1,2
add channel=channel_2.4G_1 country=russia datapath=datapath1 mode=ap name=\
    cfg_2.4G rx-chains=0,1 security=security1 ssid=2keep.net tx-chains=0,1,2
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/caps-man manager
set enabled=yes
/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=an,ac \
    master-configuration=cfg_5G
add action=create-dynamic-enabled hw-supported-modes=b,gn \
    master-configuration=cfg_2.4G
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5
/interface wireless cap
set bridge=bridge1 caps-man-addresses=192.168.88.1 enabled=yes interfaces=\
    wlan1,wlan2
/ip address
add address=192.168.88.1/24 interface=bridge1 network=192.168.88.0
/system identity
set name=CAPsMAN-CAP1
/system routerboard settings
set cpu-frequency=650MHz init-delay=0s protected-routerboot=disabled




Ошибка - "possible regulatory info mismatch with CAP"

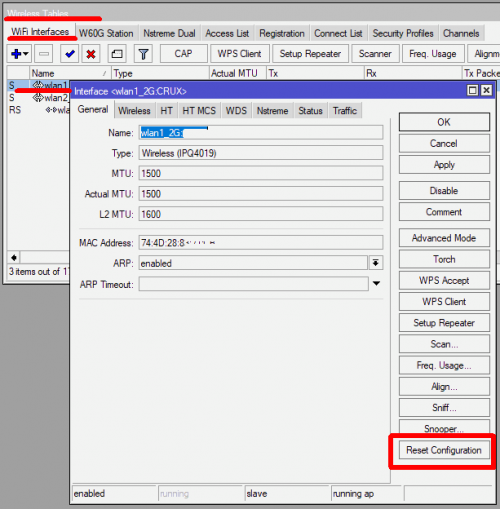

Если появилась ошибка — «possible regulatory info mismatch with CAP» , то отключите CAP от CAPsMAN и сделайте «Reset Configuration» в «Wireless» и подключите обратно CAP к CAPsMAN.

Команды в консоли:

/interface wireless reset-configuration wlan1



Второй hAP ac lite в роли Wi-Fi AP под управленим CAPsMAN

Настройка идентификатора MikroTik’а

Прописываем идентификатор MikroTik’а, что бы в дальнейшем было проще ориентироваться.

Команды в консоли:

/system identity
set name=CAP2



Как и для CAPsMAN создаем бридж.

Создаем bridge, добавляем в него интерфейсы (все кроме Wi-Fi) и присваиваем IP адрес.

Wi-Fi интерфейсы сами добавятся в нужный бридж.

Команды в консоли:

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5

/ip address
add address=192.168.88.2/24 interface=bridge1 network=192.168.88.0



Настройка Wireless интерфейсов для работы с CAPsMAN

Настройки Wireless интерфейсов для работы с CAPsMAN, точно такие же, как и для CAP1.

  • Заходим в меню Wireless (1).
  • Нажимаем кнопку CAP (2).
  • Включаем работу CAP с CAPsMAN (3).
  • Выбираем Interfaces (4) которые будут под контролем CAPsMAN (wlan1 — 2.4Ghz и wlan2 — 5Ghz).
  • Указываем IP адрес CAPsMAN (5). IP можно не указывать, а указать только Discovery Interfaces. CAP будет искать CAPsMAN в той сети, где находится Discovery Interfaces.
  • Указываем Bridge (6) в который будет добавляться Wireless интерфейс если включен Local Forwarding в Datapath.

Команды в консоли:

/interface wireless cap
set bridge=bridge1 caps-man-addresses=192.168.88.1 enabled=yes interfaces=\
    wlan1,wlan2



В результате мы видим, что Wireless интерфейсы wlan1 и wlan2 находятся под управлением CAPsMAN.

Полный конфиг второго hAP ac lite (CAP2):

/interface bridge
add name=bridge1
/interface wireless
# managed by CAPsMAN
# channel: 2412/20/gn(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan1 ] disabled=no ssid=MikroTik
# managed by CAPsMAN
# channel: 5180/20-Ce/ac(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan2 ] disabled=no ssid=MikroTik
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5
/interface wireless cap
set bridge=bridge1 caps-man-addresses=192.168.88.1 enabled=yes interfaces=\
    wlan1,wlan2
/ip address
add address=192.168.88.2/24 interface=bridge1 network=192.168.88.0
/system identity
set name=CAP2
/system routerboard settings
set cpu-frequency=650MHz init-delay=0s protected-routerboot=disabled



На этом настройки второго hAP ac lite закончены, и Wi-Fi сеть должна работать, но правда на одном канале. Нас это не устраивает. Продолжаем дальше…



Настройка индивидуальных частотных каналов для CAP

Мы настроили CAPsMAN и две Wi-Fi точки доступа (CAP1 — находится на том же hAP что и CAPsMAN и CAP2 — на втором hAP’е). Если вы всё правильно настроили, то они подключились к CAPsMAN.

Открываем CAPsMAN на закладке Interfaces и видим 4 динамически (буква D (1)) созданных интерфейса (у нас два CAP’а и каждый с двумя радиоинтерфесами).

Описание букв в левой колонке:

M - master
D - dynamic
B - bound
X - disabled
I - inactive
R - running



Wi-Fi сеть уже работает, но все CAP’ы находятся на одном канале (2), а нам нужны разные.

Применить индивидуальные конфигурации для CAP (а частотный канал, это один из параметров конфигурации), можно как в статическом режиме, так и в динамическом.

Статическое распределение персональных частотных каналов (конфигураций)

Сейчас CAP’ы прописаны в CAPsMAN динамически (автоматически) и соответственно каналы прописались те, что мы указали ранее в конфигурации (groups channel).

В данный момент все CAP’ы подключены к CAPsMAN динамически (буква D) и в связи с этим на них нельзя менять параметры. Параметры можно менять только на статически привязных CAP’ах к CAPsMAN.

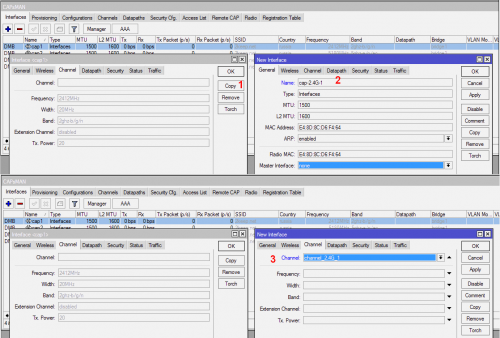

Открываем свойства интерфейса cap1 (он у нас на 2.4Ghz на CAP1), нажимаем Copy (1) и в окне параметров нового интерфейса, производим необходимые настройки. Дадим более понятное имя интерфейсу (2) и частоту канала (3).

Теперь выбираем cap2 интерфейс (он у нас на 5Ghz на CAP1). Так же указываем имя и канал.

Повторяем такие же манипуляции для CAP2 (соответственно выбираем другие частотные каналы).

В результате видим следующее:

У каждой CAP свой канал для 2.4Ghz и для 5Ghz (1), но интерфейсы неактивны (буква I) (2).

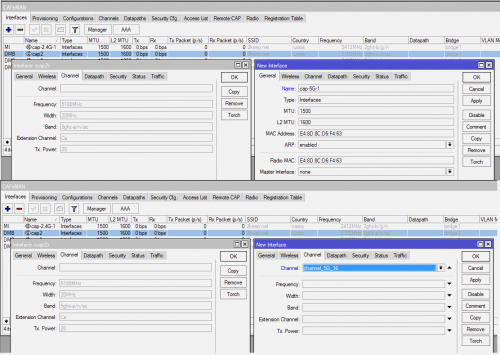

Изменения в новых настройках интерфейсов CAP’ов мы сделали, теперь нужно присвоить новые конфигурацию CAP’ам.

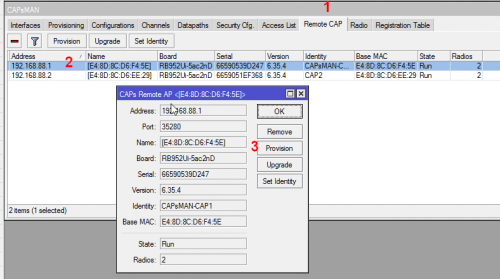

Заходим в закладку Remote CAP (1), выбираем первый CAP (2) и нажимаем кнопку Provision (3).

Повторяем такие же манипуляции для CAP2.

Команды в консоли:

Создам статические интерфейсы (функции Copy как в Winbox, я не нашел,
будем прописывать вручную).

/caps-man interface
add arp=enabled channel=channel_2.4G_1 configuration=cfg_2.4G disabled=no \
    l2mtu=1600 mac-address=E4:8D:8C:D6:F4:64 master-interface=none mtu=1500 \
    name=cap-2.4G-1 radio-mac=E4:8D:8C:D6:F4:64
add arp=enabled channel=channel_2.4G_6 configuration=cfg_2.4G disabled=no \
    l2mtu=1600 mac-address=E4:8D:8C:D6:EE:2F master-interface=none mtu=1500 \
    name=cap-2.4G-2 radio-mac=E4:8D:8C:D6:EE:2F
add arp=enabled channel=channel_5G_36 configuration=cfg_5G disabled=no l2mtu=\
    1600 mac-address=E4:8D:8C:D6:F4:63 master-interface=none mtu=1500 name=\
    cap-5G-1 radio-mac=E4:8D:8C:D6:F4:63
add arp=enabled channel=channel_5G_44 configuration=cfg_5G disabled=no l2mtu=\
    1600 mac-address=E4:8D:8C:D6:EE:2E master-interface=none mtu=1500 name=\
    cap-5G-2 radio-mac=E4:8D:8C:D6:EE:2E

Присваиваем конфигурацию CAP'ам (Provision)

[admin@CAPsMAN-CAP1] > /caps-man remote-cap print
 # ADDRESS                     NAME                       STATE  RADIOS
 0 192.168.88.1/35280          [E4:8D:8C:D6:F4:5E]        Run    2
 1 192.168.88.2/45776          [E4:8D:8C:D6:EE:29]        Run    2

[admin@CAPsMAN-CAP1] > /caps-man remote-cap provision numbers=0

[admin@CAPsMAN-CAP1] > /caps-man remote-cap provision numbers=1



В результате мы видим, что все интерфейсы привязались к своим CAP (буква B) и у каждой CAP свой канал (частота).

Полный конфиг первого hAP ac lite (CAPsMAN-CAP1) со статической привязкой CAP:

/caps-man channel
add band=2ghz-b/g/n extension-channel=disabled frequency=2412 name=\
    channel_2.4G_1 tx-power=20 width=20
add band=2ghz-b/g/n extension-channel=disabled frequency=2437 name=\
    channel_2.4G_6 tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5180 name=channel_5G_36 \
    tx-power=20 width=20
add band=5ghz-a/n/ac extension-channel=Ce frequency=5220 name=channel_5G_44 \
    tx-power=20 width=20
/interface bridge
add name=bridge1
/interface wireless
# managed by CAPsMAN
# channel: 2412/20/gn(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan1 ] disabled=no ssid=MikroTik
# managed by CAPsMAN
# channel: 5180/20-Ce/ac(20dBm), SSID: 2keep.net, local forwarding
set [ find default-name=wlan2 ] disabled=no ssid=MikroTik
/caps-man datapath
add bridge=bridge1 client-to-client-forwarding=yes local-forwarding=yes name=\
    datapath1
/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
    name=security1 passphrase=12345678
/caps-man configuration
add channel=channel_5G_36 country=russia datapath=datapath1 mode=ap name=\
    cfg_5G rx-chains=0,1,2 security=security1 ssid=2keep.net tx-chains=0,1,2
add channel=channel_2.4G_1 country=russia datapath=datapath1 mode=ap name=\
    cfg_2.4G rx-chains=0,1 security=security1 ssid=2keep.net tx-chains=0,1,2
/caps-man interface
add arp=enabled channel=channel_2.4G_1 configuration=cfg_2.4G disabled=no \
    l2mtu=1600 mac-address=E4:8D:8C:D6:F4:64 master-interface=none mtu=1500 \
    name=cap-2.4G-1 radio-mac=E4:8D:8C:D6:F4:64
add arp=enabled channel=channel_2.4G_6 configuration=cfg_2.4G disabled=no \
    l2mtu=1600 mac-address=E4:8D:8C:D6:EE:2F master-interface=none mtu=1500 \
    name=cap-2.4G-2 radio-mac=E4:8D:8C:D6:EE:2F
add arp=enabled channel=channel_5G_36 configuration=cfg_5G disabled=no l2mtu=\
    1600 mac-address=E4:8D:8C:D6:F4:63 master-interface=none mtu=1500 name=\
    cap-5G-1 radio-mac=E4:8D:8C:D6:F4:63
add arp=enabled channel=channel_5G_44 configuration=cfg_5G disabled=no l2mtu=\
    1600 mac-address=E4:8D:8C:D6:EE:2E master-interface=none mtu=1500 name=\
    cap-5G-2 radio-mac=E4:8D:8C:D6:EE:2E
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/caps-man access-list
add action=accept disabled=no interface=all signal-range=-79..120 \
    ssid-regexp=""
add action=reject disabled=no interface=all signal-range=-120..-80 \
    ssid-regexp=""
/caps-man manager
set enabled=yes
/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=an,ac \
    master-configuration=cfg_5G
add action=create-dynamic-enabled hw-supported-modes=b,gn \
    master-configuration=cfg_2.4G
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5
/interface wireless cap
set bridge=bridge1 caps-man-addresses=192.168.88.1 enabled=yes interfaces=\
    wlan1,wlan2
/ip address
add address=192.168.88.1/24 interface=bridge1 network=192.168.88.0
/system identity
set name=CAPsMAN-CAP1
/system routerboard settings
set cpu-frequency=650MHz init-delay=0s protected-routerboot=disabled



Динамическое распределение персональных частотных каналов (конфигураций)

При больших инсталляциях, будет удобней использовать персональные правила динамического провижининга для каждой CAP на основе MAC адреса радиомодуля CAP.

Т.е. есть у нас 50 CAP’ов, то создаём для них 100 персональных правил провижининга (одно правило для 2.4ГГц, второе для 5ГГц, в сумме 100 правил).

Пример создания правила:

  1. Указываем MAC радиоинтерфейса CAP.
  2. Тип/технология радиоинтерфейса.
  3. Конфигурация которая будет присваиваться данной CAP.
  4. Можно указать дополнительную конфигурацию для CAP (например для гостевой сети).
  5. Задаём правило формирования имени которое присваивается CAP’у.
  6. Задаём имя для CAP.
  7. В результате видим, что у нас появился радионтерфейс.

Команды в консоли:

/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=gn,b master-configuration=cfg_channel6 name-format=prefix name-prefix=cap2g radio-mac=4C:5E:0C:B2:C5:3D

Результат

Текущие радиоинтерфейсы:

[admin@CAPsMAN-CAP1] > /caps-man interface print detail
Flags: M - master, D - dynamic, B - bound, X - disabled, I - inactive, R - running
 0 MDB  name="cap2g1" mac-address=4C:5E:0C:B2:C5:3D arp-timeout=auto radio-mac=4C:5E:0C:B2:C5:3D master-interface=none configuration=cfg_channel6 l2mtu=1600
        current-state="running-ap" current-channel="2437/20-Ce/gn(20dBm)" current-rate-set="CCK:1-11 OFDM:6-54 BW:1x-2x SGI:1x-2x HT:0-15"
        current-basic-rate-set="OFDM:6 BW:1x HT:0-7" current-registered-clients=0 current-authorized-clients=0

Текущие активные конфигурации:

[admin@CAPsMAN-CAP1] > /caps-man actual-interface-configuration print
Flags: M - master, D - dynamic, B - bound, X - disabled, I - inactive, R - running
 0 MDB  name="cap2g1" mac-address=4C:5E:0C:B2:C5:3D arp-timeout=auto radio-mac=4C:5E:0C:B2:C5:3D master-interface=none configuration.mode=ap configuration.ssid="2keep.net"
        configuration.tx-chains=0,1,2 configuration.rx-chains=0,1,2 configuration.country=russia2 configuration.distance=indoors security.authentication-types=wpa2-psk
        security.encryption=aes-ccm security.group-encryption=aes-ccm security.passphrase="youPSK" l2mtu=1600 datapath.client-to-client-forwarding=yes
        datapath.bridge=bridge1 datapath.local-forwarding=no channel.frequency=2437 channel.control-channel-width=20mhz channel.band=2ghz-onlyn channel.tx-power=20

Настройки закончены, можно подключаться к сети.



Используя такую же методику, можно изменять любые параметры на конкретных CAP’ах. Например, у всех CAP’ов в сети ширина канала 40 Mhz, но для одного CAP’а нам нужно сделать 20 Mhz.



В CAPsMAN закладке Registration Table, можно посмотреть какие пользователи, с какими параметрами и к какому интерфейсу подключены.

Команды в консоли:

[admin@CAPsMAN-CAP1] > /caps-man registration-table print
 # INTERFACE          SSID           MAC-ADDRESS       UPTIME      RX-SIGNAL
 0 cap-2.4G-1         2keep.net      18:87:96:83:79:B9 4s810ms       -56

[admin@CAPsMAN-CAP1] > /caps-man registration-table print detail
 0 interface=cap-2.4G-1 ssid="2keep.net" mac-address=18:87:96:83:79:B9 tx-rate-set="CCK:1-11 OFDM:6-54 BW:1x HT:0-7"



Статья: Расшифровка поля «Tx Rate Set» в меню «CAPsMAN > Registration Table»



Бесшовный роуминг Wi-Fi (handover)


Замечание на тему Wi-Fi роуминага:

Переход от одной AP к другой AP (роуминг) — прерогатива самого клиента. Именно клиент принимает решение, когда ему переходить с одной точки на другую и нужно ли вообще переходить.  На разных Wi-Fi клиентах, данный процесс может быть по разному реализован или не реализован вообще.

Стандарты 802.11r/k/v предоставляют клиенту только информацию помогающую в роуминге, они не заставляют клиента выполнить процедуру роуминга. Как клиент поступит с этой информацией, остаётся на совести клиента.

Для тех, кто хочет лучше разобраться в процессе роуминга в Wi-Fi сетях, рекомендую к прочтению цикл статей:




В MikroTik нет поддержки протоколов роуминга (802.11r/k/v, OKC и др.). Так же, как их нет и у конкурента в своём ценовом диапазоне — Ubiquiti. В своё время, Ubiquiti разрабатывала свой протокол роуминга — Zero Handoff, но сейчас отказалась от него в новых версиях AP AC Gen2 (не оправдал ожидания и только создавал новые проблемы), а на старых AP не рекомендует его использовать:

«First, the ‘ZH’ feature isn’t not recommended in the vast majority of deployments…»
http://community.ubnt.com/t5/UniFi-Wireless/Unifi-AP-Zero-Handoff-Decision/m-p/1536502/highlight/true#M155829



Ubiquiti в новых AP AC Gen2 не планирует реализовывать ZHO, а сосредоточится на 802.11r :

Re: Zero Handoff: Support for UAP-AC-PRO?
Options
‎02-18-2016 09:41 AM
@esseph is right. Currently there are no plans for ZHO on gen2 AC products. The focus will be 802.11r/v/k.
Cheers,
Mikehttps://community.ubnt.com/t5/UniFi-Wireless-Beta/Zero-Handoff-Support-for-UAP-AC-PRO/m-p/1486351#M23046


Обновление от 01/2020: В даташите на точки доступа UniFi появилась информация о поддержки протоколов 802.11r/k/v, но с ограничениями. 802.11v поддерживается только если включить band-steering (а это часто не нужно), 802.11k работает только когда включен 802.11r (в терминологии Ubiquiti — fast roaming). С 802.11r бывают проблемы и если его не включать, то отдельно 802.11k не включается. Обсуждение на форуме тут и тут.

Но вернёмся к Mikrotik. На форуме Mikrotik я встречал упоминание, что они тоже работают над 802.11r, но точных ссылок на эту информацию не дам. Может в RouterOS 7 что-то и появится, посмотрим.


Замечание на тему 802.11r

802.11r в сети из зоопарка клиентских устройств, может создать дополнительные проблемы. Не на всех Wi-Fi клиентах корректно реализован 802.11r или не реализован вообще и такие устройства не будут подключаться к вашей Wi-Fi сети.

Так что, поддержка 802.11r не обязательно решит ваши проблемы с роумингом (хендовером), а может ещё и создать новые проблемы с жалобами о невозможности подключения к Wi-Fi.




Вернёмся к реализации «роуминга». Что можно сделать в случае, если с роумингом возникают проблемы.

В Mikrotik есть возможность, с помощью access-list’ов «сбросить» пользователя с CAP, по достижению пользователем, заранее заданного минимального уровня сигнала. Т.е. клиент не будет держаться до последнего за конкретный CAP (точку доступа), а принудительно отключится от него и подключится к соседнему CAP’у с большим уровнем сигнала (у Ubiquiti сейчас такая же реализация).

По моему опыту, во время переключения теряется 1 пинг.

Функция сброса клиента по уровню сигнала, актуальна для старый Wi-Fi клиентов, современные Wi-Fi клиенты не нужно принудительно сбрасывать (в большинстве случаев), они самостоятельно будут переходить с CAP на CAP. Но бывают случаи когда без access-list’ов ни куда. Подробнее будет ниже в главе: Комментарии на тему роуминга и Access-List’ов




Дополнительные материалы по роумингу



Создаём Access List с ограничениями по уровню сигнала

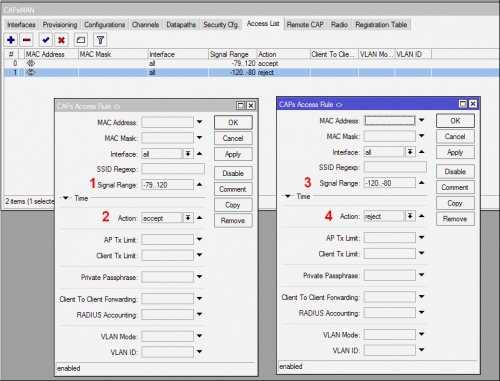

В CAPsMAN заходим в закладку Access List и создаем два правила:

  1. Правило разрешающее — accept (2) — подключение клиентов с уровнями сигналов лучше чем -79 dBm (2).
  2. Правило запрещающее — reject (4) — подключение клиентов с сигналом хуже чем -80 dBm (3).

Команды в консоли:

/caps-man access-list
add action=accept disabled=no interface=all signal-range=-79..120 \
    ssid-regexp=""
add action=reject disabled=no interface=all signal-range=-120..-80 \
    ssid-regexp=""



Если в радиусе действия клиента будет другой CAP, он зарегистрируется на нём. В логах и Registration Table можно смотреть процесс переключения клиента.

На форумах встречал утверждение, что правила Access List’а проверяются только в момент подключения клиента к Wi-Fi сети и что если уровень сигнала клиента, изменится когда клиент уже подключен, то правила Access List’а не сработает.
Данное утверждение неверно, Access List постоянно контролирует клиента и если его уровень сигнала опустится ниже настроенного уровня, то клиент будет сразу отброшен Access List’ом.
В версии ROS 6.42 появилась опция allow-signal-out-of-range, она позволяет реализовать проверку уровня сигнала клиента только в момент подключения к Wi-Fi сети.



Опция Access-List’а: allow-signal-out-of-range

C версии ROS 6.42 в реализации Wi-Fi c CAPsMAN для Access List’ов появилась опция «allow-signal-out-of-range». Она пока ещё не описана в документации. Данная опция позволяет, настроить проверку уровня сигнала клиента с помощью Access List только в момент подключения клиента к Wi-Fi или указать время в течении которого Mikrotik будет игнорировать снижение уровня сигнала от клиента.

Например: Если данный параметр поставить 10s и у клиента кратковременно упадёт сигнал (например рукой антенну закрыл), то Mikrotik не отбросит его сразу, но если от клиента уровень сигнала будет низкий больше 10 секунд, то его отключат от AP.

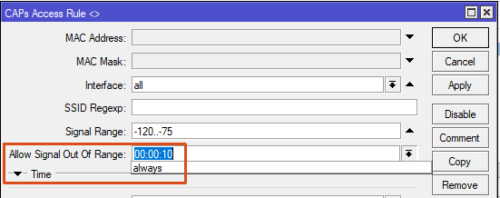

Пример настройки

В данном случае, клиент отключится от Wi-Fi AP если его уровень сигнала в течении 10 секунд будет хуже -75 dBm.

Если установить «always», то проверяться уровень сигнала Wi-Fi клиента, будет только в момент подключения клиента к Wi-Fi AP, далее его изменения игнорируются.

Команды в консоли:

/caps-man access-list
...
add action=reject allow-signal-out-of-range=10s disabled=no interface=any signal-range=-120..-75 ssid-regexp=""



Тестирование роуминга (с ограничением по уровню сигнала)

Имеется два CAP’а под управлением CAPsMAN (CAP5 и CAP6). В настройках Bridge выключен Local Forwarding. В Access List’е настроены минимальные уровни сигнала при которых клиент может работать с нашей Wi-Fi сетью.

Для тестирования были следующие уровни сигнала:

/caps-man access-list
add action=accept disabled=no interface=all signal-range=-74..120 ssid-regexp=""
add action=reject disabled=no interface=all signal-range=-120..-75 ssid-regexp=""



С помощью смартфона, я подключился к CAP5 и стал перемещаться к CAP6. На смартфоне запущен ping.

Как только на CAP5, уровень сигнала от смартфона опустился ниже указанного порога, я сразу переключился на CAP6.

Лог:

20:04:30 caps,info 71:03:A8:3C:27:F1@cap5 connected
20:04:30 dhcp,info dhcp1 deassigned 10.10.10.11 from 71:03:A8:3C:27:F1
20:04:30 dhcp,info dhcp1 assigned 10.10.10.11 to 71:03:A8:3C:27:F1
20:04:50 caps,info 71:03:A8:3C:27:F1@cap5 disconnected, too weak signal
20:04:50 caps,info 71:03:A8:3C:27:F1@cap6 connected



В логе видно:

  • CAPsMAN отключил от CAP5 клиента в связи с низким уровнем сигнала: cap5 disconnected, too weak signal
  • и в ту же секунду, клиент подключился к CAP6 без повторного DHCP запроса.

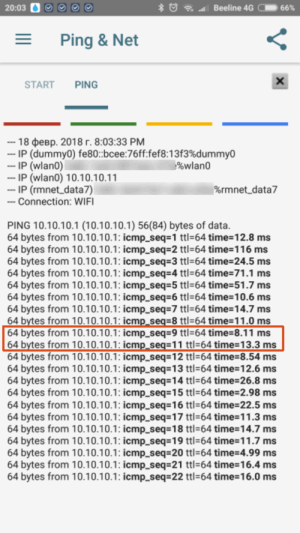

В этот момент на клиенте был потерян один ICMP пакет (ping)

Описание протоколов Wi-Fi-роуминга

В статье, достаточно подробно описаны различные механизмы реализации роуминга их отличия друг от друга и особенности. Данное описание применительно не только для оборудования Cisco.

Комментарии на тему роуминга и Access-List’ов

Если у вас используются современные Wi-Fi клиенты, то вам скорей всего не понадобятся Access List’ы (с ограничением по уровню сигнала) и мало того, они вам могут навредить (клиенты будут постоянно то подключаться то отключаться от AP, когда от них падает уровень сигнала).

Access-List’ы нужны для принудительного отключения Wi-Fi клиента который «намертво» зацепился за Wi-Fi AP и висит на ней до последнего, пока уровень сигнала не упадёт до нуля. Современные Wi-Fi адаптеры в клиентских устройствах, обычно таким поведением не страдают и сами, без дополнительного «пинка», переключаются на соседнюю AP.

Для чего я бы рекомендовал использовать Access-List’ы

  1. Использовать Access-List’ы стало удобно с опцией «allow-signal-out-of-range» . Вы можете ограничить подключение к Wi-Fi по уровню сигнала от клиента. Клиенты только с указанным уровнем сигнала смогут подключиться, но уже подключенные клиенты не будут отключаться от Wi-Fi, если их уровень сигнала упал в процессе работы (т.е. не будет прыганье клиентов с AP на AP). Данная опция удобна, если вы не хотите, что бы к вашей Wi-Fi сети подключались далёкие клиенты со слабым сигналом, которые находятся на границе зоны покрытия вашей Wi-Fi сети. Такие клиенту могут снизить производительность всей вашей Wi-Fi сети и лучше не разрешать им регистрироваться.
  2. Если у вас используются старые Wi-Fi устройства, которые сами не переключаются с AP на AP и просаживают всю Wi-Fi сеть, да и сами плохо работают из-за слабого сигнала. Мне попадались с подобным поведением старые Wi-Fi IP телефоны и какие-то терминалы для сканирования штрих кодов. Вы можете настроить ограничение по уровню сигнала в Access-List’ах только для таких устройств (по MAC адресам).

Когда развернёте Wi-Fi сеть, протестируйте как работают ваши Wi-Fi клиенты и тогда уже принимайте решение с какими настройками использовать Access-List’ы или не использовать их вообще.

Как клиентское устройство выбирает частотный диапазон к которому подключиться

Часто возникает вопрос: как при одном SSID для 2.4 и 5 ГГц клиентское устройство выбирает частоту к которой подключаться?

Выбор частоты является ответственностью клиентского устройства.

Я проводил эксперименты на разных устройствах и конфигурациях сети. Результаты были следующие:

Если уровень сигнала на 5 ГГц удовлетворяет требованиям клиента, то он всегда подключается к 5 ГГц, если уровень сигнала падает до неприемлемого уровня, то он переключится на 2.4 ГГц. Если уровень сигнала на 5 ГГц вернулся в норму, то клиент автоматически ¹ не переключится к нему с 2.4 ГГц, переключить можно только принудительно — отключить и обратно включить Wi-Fi на клиентском устройстве.

Если вы создадите два SSID — отдельно для 2.4 и 5 ГГц и зарегистрируете клиента в обоих SSID, то клиентское устройство будет работать абсолютно так же — всегда будет пытаться подключиться к 5 ГГц и, если нет… тогда уже к 2.4 ГГц.




Комментарий от 18/02/2018

1 — Я уже сомневаюсь в правильности моих утверждений на тему — «Если уровень сигнала на 5 ГГц вернулся в норму, то клиент автоматические не переключится к нему с 2.4 ГГц».



Автоматически переключиться может на 5 ГГц, но не на всех клиентских устройствах. Всё зависит от реализации Wi-Fi на конкретном клиентском устройстве.

Провёл эксперимент, который опроверг категоричность моего утверждения. Суть эксперимента в в следующем:

В Wi-Fi сети, под управлением CAPsMAN есть два разных SSID для 2.4 и 5 ГГц. Когда я перезагрузил CAPsMAN, то радиомодуль на 2.4 ГГц (cap1) поднялся сразу и к нему подключился ноутбук, а вот модуль на 5 ГГц (cap2) выполнял процедуру Radar Detection и поднялся позже.

В этот момент, ноутбук увидел SSID с 5 ГГц и автоматически переключился с 2.4 GHz (cap1) на 5 GHz (cap2).

Лог:

21:16:31 caps,info 28:AF:5E:3D:BA:BF@cap1 connected
21:16:56 caps,debug cap2: radar not detected on channel 5260/20-Ce/an/DP(20dBm)
21:17:24 caps,info 28:AF:5E:3D:BA:BF@cap1 disconnected, received disassoc: sending station leaving (8)
21:17:25 caps,info 28:AF:5E:3D:BA:BF@cap2 connected



Так что, не всё так однозначно в этом вопросе…

Многое, а если точнее — почти всё, зависит от реализации Wi-Fi на клиентском устройстве и в этом одна из самых больших проблем Wi-Fi. Не может Wi-Fi точка доступа или контроллер управлять клиентским устройством, клиент сам решает как ему работать, какие частоты выбирать, как производить процедуру роуминга и т.д.




Презентации с MUM на тему CAPsMAN

Полезные ссылки

Ссылки на описание работы роуминга у разных производителей

Цикл статей по роумингу в сетях Wi-Fi



Источник

Мы используем файлы cookies для улучшения работы сайта. Оставаясь на нашем сайте, вы соглашаетесь с условиями использования файлов cookies. Чтобы ознакомиться с нашими Положениями о конфиденциальности и об использовании файлов cookie, нажмите здесь.
